Perforación de Pozos
Ante los nuevos retos y metas de aumento de producción en el sector petrolero es necesario contar con más y mejores equipos para la perforación y reparación de pozos en tierra. Es por ello, que Grupo Diarqco cuenta con equipos de vanguardia con tecnología de punta, con la capacidad y disponibilidad requerida para satisfacer la demanda de los diversos clientes.
Todos los servicios:
- Servicios de refurbish
- Mantenimiento a equipos de perforación
Lo que nos hace diferentes:
- Equipo de alta tecnología
-Personal especializado

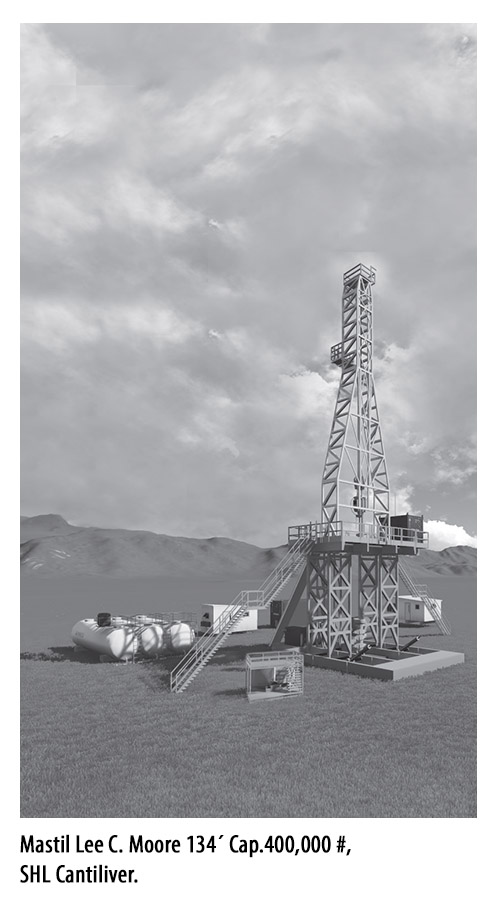

Mastil Lee C. Moore 134´ Cap.400,000#, SHL Cantiliver. Bloque de corona c/(4) 36” poleas” Fastline sheave. Changuera para estibar tubería.
Subestructura:
Lee C. Moore 22´ H x 22´ W x 45´ OAL Caja sobre caja. Cap. de estibar tubería 4000´.

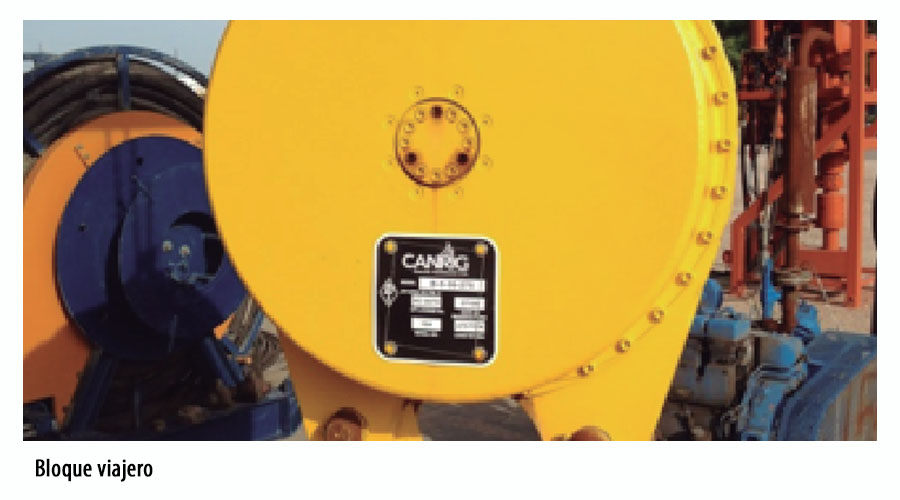

Bloque viajero:
EMSCO ND-36, Capacidad: 200 Ton (400,000#)c/(4)poleas de 36“, 1-1/8 línea de perforación

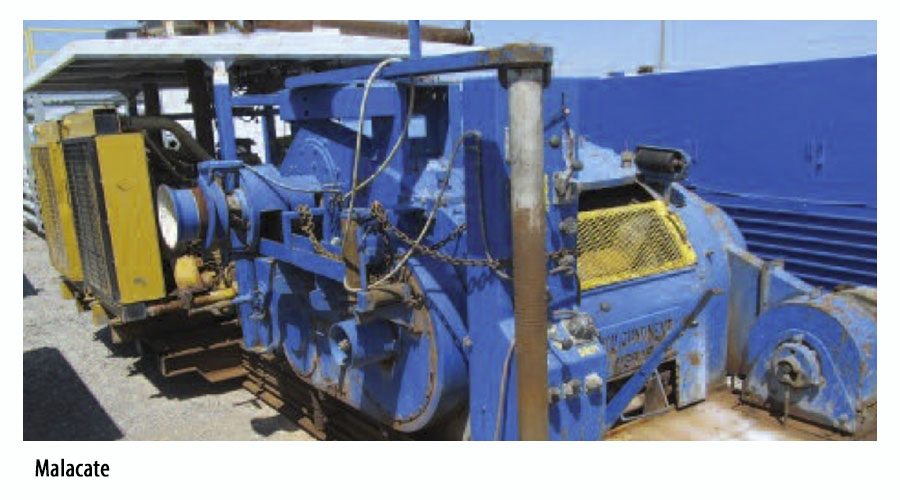

Malacate:
National Ideal, Modelo: 50A S/D, Lebus Dia. 1 1/8”, Cap. 400,000 lbs. Freno hidromático PARKERSBURG modelo 36SR.
2 Motores CAT: Modelos C-18. Seriales: WJH00508 y WJH00515, 630 HP, Convertidor NOV C-195-100 USM 280-3502
Top Drive: Manufacturer: NOV- TDS-10SH. Cap.: 250 ton. API 8C Valoración giratoria 100 RPM 250 ton, Max. RPM 200. Peso 16,000 lbs Max. Presión de sistema de lodos 5000 psi. Tipo de conexión NC50. Torque max de perforación 15,000 ft-lbs. Torque de perforación@ 100 RPM 11,500 ft-lsb Torque para conectar/desconectar tubería 35,000 ft-lbs. Max tubería de perforación RPM 200 rpm. Máxima potencia de salida continua 460 BHP.
Llave hidráulica:
Forum WR-80 Wrangler Roughneck con pedestal plaza de control piloto y patín de transportación. Dimensión LxWxH: 48” x 56” x 89“. Viaje vertical: 36”
Viaje horizontal: 100” center to center
Max. torque de conexión: 60,000 FT-lbs. Max. torque de desconexión: 80,000 FT-lbs. Rotación total de llave: 27°. Rango de uniones de la llave: 3 1/4” to 8 1/2“. Rango de ancho de la llave: 2 7/8” to 8 1/2“. Torque de Spinner (5 1/2” pipe): 2000 Ft-lbs. Velocidad de pinner (5 1/2” pipe): 82 RPM. Presión Hidráulica de Trabajo: 2500 PSI
Mesa rotaria:IDECO Modelo C27.5” x 63-1/4” c/split. Max RPM 180. Cap.: 400,000#
Presas de lodos:
Presa de lodo de succión: 11´ 8” W x 8´ H x 38 ´L. Cuatro (4) Agitadores de lodo 20 HP Gearbox; GKS=); 30:1 ratio; 2 15/16 Output Shaft; 250TC NEMA Input Flange; 20HP, 3/460V/60HZ/1800RPM, 40 DEG. XP MOTOR. Cap: 100.442 m3 / 631 bbl. Dos bombas de mezclado: 2MCM 5” x 6” w/(2) 60 HP motor eléctrico.
Presa de lodo de asentamiento
11´ 8” W x 8´ H x 40 ´L. Dos (2) Agitadores de lodo 20 HP Gearbox; GKS=); 30:1 ratio; 2 15/16 Output Shaft; 250TC NEMA Input Flange; 20HP, 3/460V/60HZ/1800RPM, 40 DEG. XP MOTOR. Cap.: 105.729 m3 / 665 bbl. Dos bombas de control de solidos: 2MCM 5” x 6” w/(2) 50 HP motor eléctrico

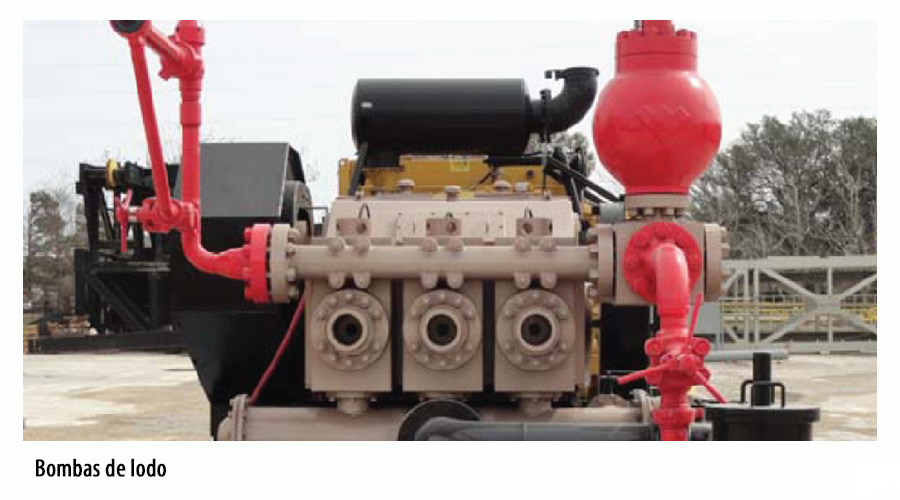

Bombas de lodo:
Bomba de lodo #1: Modelo HH-F1000 Motor CAT 3508 680 HP USM 280-3502 Serie 70Z00721. Cap.: 5000 psi Bomba de lodo #2: Modelo RS-F1000 Motor CAT 3508 680 HP USM 280-3502 Serie CBB00400. Cap.: 5000 psi.
Casa de fuerza:
Generador #1: Detroit Diesel MLTU 350DSE 325 KW Generador p/b Serie 60 12.7 L 550 HP serial 06R0893043 Generador #2: Caterpillar 3408 450 HP serial 67U09380 Generador Serie SR-4 Modelo 5K00596 275 KW 2 Compresores de aire: Sullivan Palatek 30DG Compresores de aire rotativo p/b 30 HP Motor electrico, Capacidad de volumen de aire del tanque 150 gal c/u.

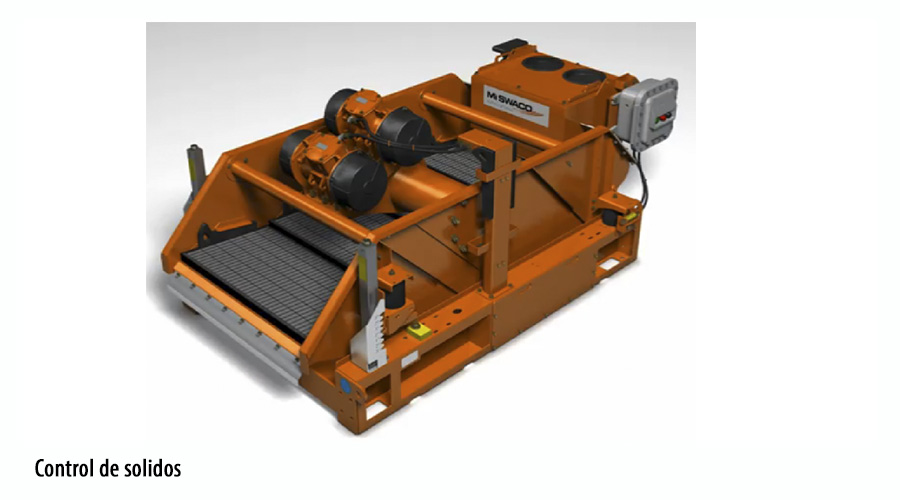

Control de sólidos:
2 Temblorinas: MI SWACO Modelo Mongoose PRO Ajustables de doble movimiento con caja de distribución de acero al carbón 440-480V/60Hz/1800 RPM/ 3 fases. Dos (2) motores eléctricos de 2.5 HP. Cap. 1000 gpm.
1 Limpiador de lodos: 3 en 1 MI SWACO Mongoose PT. 4 gemelos desarcilladores cónicos de 4”, total 8 conos, 2 X 12” desarenadores montado sobre temblorina Moongose. Cap.: 1200 gpm.
Degasificador:M-I SWACO modelo Vacuum tipo compacto con tubería 6”. 230/460V. 60 Hz. Para H2S. Cap.: 1000 gpm.
Separador de gas/lodo:M-I SWACO Modelo X-30 version. ASME sección VIII división 1 y NACE MR0175 para H2S. Presión de trabajo 125 psi. Cap.: 450 gpm
Múltiple de estrangulación:
NOV T3 Energy. 1 Estrangulador hidráulico. 2 Estrangulador manual. 11 - 3 1/8” 5K válvulas manuales 3 - 3 1/8” 3K válvulas manuales 1 - 2 1/16” 5K válvulas manuales 1 Panel de control de estrangulador c/3 contadores de embolada. Cap.: 5000 psi
Acumulador de presiones de BOP: 5-estaciones de 120-Gal Unidad de cierre c/(18) 10-Gal Acumuladores. 1 Bomba de carga triplex p/b 30 HP Motor Eléctrico, 2 Bombas de precarga de aire. Cap.: 5,000 psi.
